380V 415V Pre Press Sprzęt High Speed ​​warstwa tekturę Zarząd linii produkcyjnej

Sprzęt High Speed warstwa tektury falistej Pre Press linii produkcyjnej

Tekturnica - Typ: WJ1800-150-5 warstwę

GENERALSPECIFICATIONFORMODEL: WJ 1800-150-5layer

※ Szczegółowe informacje na linii produkcyjnej

TYP: WJ150-1800-Ⅱcorrugated kartonu linia produkcyjna

1 Max. Szerokość kartonu: 1800mm

2, Prędkość konstrukcyjna: 150 mm / min

3, prędkość ekonomiczna: 120-130 / min

Żądanie papieru następująco: uwaga (temperatura powierzchniowa sprzętu nie niższej than172 ℃) * Papier nie niższej niż klasy B * wilgotność papieru: 11% ± 2%

* Papier liner: 100-250g / m ²
* Papieru falistego: 100-200g / m ²

4, Flet: C, B, E (zgodnie z życzeniem użytkownika)

5, wniosek pary:

* Wydajność pary: 3000 kg / godz

* Ciśnienie pary: 1.25Mpa

* Pracuje Ciśnienie pary: 0.8-1.1Mpa

6, elektryczna: 380V 50Hz 3 faz

7, moc całkowita: ok 180KW zapytanie Moc robocza: o moc 140 kW (Full Speed)

8, wniosek sklep praca: 80m x 15m x 8m (wg rysunku fundamentu)

kierunek 9, papier: zgodnie z życzeniem użytkownika

Użytkownik przygotowanie części

1, bojler: 3000 kg / godz kocioł parowy jeden zestaw rur ciśnienia 1,25 MPa parowa

2, sprężarka powietrza, rura powietrza, rura kleju

3, energii elektrycznej, kabel elektryczny i rury od głównego zasilania do szafy sterowniczej

4, woda, wodociąg i wiadro wody

5, fundacja wody, energii elektrycznej i powietrze

6, papier, skrobię, sody kaustycznej i boraks

7, olej maszynowy, olej i smarować kremem, oleju hydraulicznego.

8, pokój i wyżywienie dla inżynierów instalacji i pracy dla instalacji.

Podstawka Młyn Hydrauliczne rolki

Hamulec pneumatyczny i sprężyna sprzęgła

Specyfikacja:

Maszyna Wprowadzenie:

* Typu Swing.

* Max. papier rolkowy dia .: 1500mm

długość: 900-1800mm

* Mocująca rolkę papieru, przesuwając w prawo-lewo, góra-dół ramiona i obrót rolki papieru jest obsługiwany hydraulicznie.

* Wsparcie dwie rolki papieru w międzyczasie jeden pracuje, a drugi jest dla sparepart.

* Przyjmuje "Wiosna pazur".

* Napięcie papieru kontrolowane przez pneumatycznie hamulcem tarczowym, ustawienie napięcia łatwo.

podgrzewacz

Specyfikacja:

Maszyna Wprowadzenie:

* Dokładne szlifowanie i chromowanych powierzchni wałka grzewczego i zawinąć rolkę, gładkie i lśniące.
* Wałek grzewczy przyjmuje profesjonalną Producent, przeszedł tekst zbiorników ciśnieniowych narodu.

* Wałek grzewczy i wałek okład przyjmuje poszycia leczenia.

* Zmotoryzowany kąt opasania może pasować do różnych prędkości; Dokładny wynik podgrzewania można regulować, podgrzewanie powierzchni regulować silnikiem elektrycznym

* Rolka Wrap: 2sets, jedna rolka naprawić, a drugi pływający wałek.

* Przyjmuje strukturę uszczelnienia motyl z dwóch stron, z wyjątkiem pary i poprawić efektywność ogrzewania.

* Przyjmuje specjalnej metody uszczelniania, wykonaj po pierwsze metody uszczelniania klasy w Chinach, Chiny przeszły tekst uszczelniania, z certyfikatem.

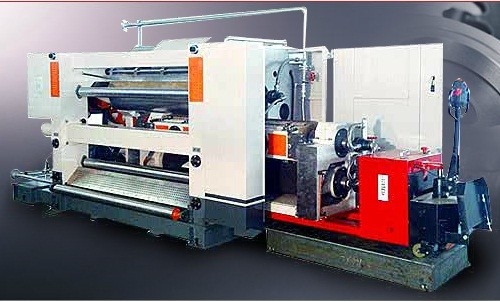

High Speed ​​Fingerless Typ Pojedynczy Facer SF 320C

* Łatwa zmiana FLET

* Ekran dotykowy SYSTEM KONTROLI

* SIŁOWNIKAMI REGULACJA kleju UNIT i inwerter STEROWANIE

* System kierowca przegubowego. Indywidualne skrzynki biegów Rodzaj napędu

Specyfikacja:

Maszyna Wprowadzenie:

- DesignSpeed: 150m / min

- Tektura roller: φ320mm

- Podciśnienie ssania Fingerless typu single facer, górny i dolny wałek falistej ze stali stopowej 48CrMo z twardego traktowania, twardość wynosi powyżej HRC58o-60o. Powierzchnia jest dobrze traktowany przez harówki i wysiano chromem.

- Górny i dolny wałek falistej są jednostki zmontowanie, cała grupa wałki pofałdowane może być ruch i szybka wymiana, aby szybko zmienić rodzaj fletu.

- Sekcja Glue są jednostki zmontowanie, cała sekcja może zostać przeniesiony przez tory, zaoszczędzić czas konserwacji.

- Silnik konwersji częstotliwości jako główny napęd, niezależne przekładnia połączyć się z trzech osi przegubu, falownik, aby krok mniej regulacji prędkości dla zaoszczędzenia energii i zachować jedno złącze komunikacyjne do zarządzania produkcją

- Olej zanurzone typu smarowanie w celu zmniejszenia hałasu utrzymać stabilne prowadzenie, przedłużyć żywotność stosowania narzędzi.

- Przyjęcie szerokość Glue motorowe dzieląc odpowiednio do szerokości papieru. Idle silnik pracujący na rolkę aplikatora kleju unika klej suche. Regulacja do szczeliny między wałkiem i wałkiem kleju lekarza przez elektryczne lub ręczne są opcjonalne Cyfrowy odczyt się szczelinę pomiędzy rolką kleju i rolki lekarz jest opcjonalne.

- Korekta o falistej rolki, rolki dociskowej i rolki klejowej przez system pneumatyczny.

- Z podgrzewaczem do pracy liniowej i urządzenia natryskowego parowej na średnim papierze

- Łożyska walców falistych i rolka dociskowa przyjmują wysokie temperatury smarem, aby zapewnić płynne działanie i trwały.

Most nad głową

- Napięcie podciśnienie sterowania elektryczne sterowanie sposobem papieru

GM-C Duplex Gluer maszyny (PLC i ekran dotykowy systemu)

* SIŁOWNIKAMI REGULACJA kleju UNIT i inwerter STEROWANIE

Specyfikacja:

Maszyna Wprowadzenie:

- Precyzyjny aplikator grawerowane rolki zapewnienia jednolitego stosowania kleju i mniejsze zużycie kleju

- Naciśnięcie typu roller z wysoką wydajnością produkcji, sterowania pneumatycznego, łatwy i szybki w obsłudze.

- System podawania kleju Auto-obrotowe stosuje się w celu uniknięcia kleju lokowanie

- Niezależny sterownik sterowanie silnikiem falownik.

- Samo-podgrzewania urządzenie przyspiesza kleju żelowanie i stworzyć silniejsze wiązanie kleju

HEAVY DOUBLE facer

Specyfikacja:

Maszyna Wprowadzenie:

* Płyta grzewcza: 1900mm (L) x 600mm (W) x 180mm (H) x 16szt

Wykonane z blachy stalowej, polski talerzu.

* Rury parowe do płyty grzewczej, podzielony na 6 sekcji, odpowiednio.

* Temperatura ogrzewania każdej sekcji mogą być sterowane niezależnie od siebie.

* W celu regulacji napięcia pasa górnego bawełny z: jeden zestaw urządzenia nastawczego pneumatyczne

Cylinder powietrza: dia.160mm x 250mm skoku.

* Do regulacji naciągu pasa dolnego bawełnianej z: urządzenia regulacyjnego jeden zbiór ręczny.

* Dla prowadzenia górnego paska bawełny z: jeden zestaw urządzenia elektrycznego regulacji.

- Driver OLLSTAND 1set

* Górna rolka: dia.640mm x 1900mm (L) owinięte zużycie opór asbesto scloth.

* Dolna rolka: dia.640mm x 1900mm (L) owinięte odpornego na zużycie azbestu szmatką.

* Rolka bawełna pas pinch: dia.320mm x 1900mm (L) x 2szt jedna rolka każdy na górny i dolny, owinięte odpornego na zużycie azbestu szmatką.

* Układ smarowania DIP-pasza dla skrzyni biegów.

- Cotton Belt 1set Grubość 10mm Max. temperatura pracy 220 Celsjusza

Cienkie paski SLITTER strzelenie

SPECYFIKACJA

Maszyna Wprowadzenie:

- Ten typ urządzenia jest specjalnie dla linii montażowej zamiast starych typów Wyników miot rmachine.

- Zapewnienie synchronizacji działa z linii montażowej

- Do cięcia wzdłużnego boku kartonu jest czyste, proste, gładkie i niemożliwego do skruszenia.

- Ostrza mogą być ostrzone ręcznie lub automatycznie.

- Każde ostrze może być sterowany indywidualnie.

- Kolorowy ekran dotykowy monitora praca, łatwa obsługa i monitor wideo.

- Automatyczne anty-odchylonym, cała maszyna może poruszać się w lewo iw prawo, aby zmniejszyć znacznie większej ilości produktów odpadowych

OPCJA:

NC SLITTER strzelca (komputerowa) -Full sterowania silnikiem serwo i serwo

- Natychmiastowy Otoczenie: Silnik Indywidualne jazdy każde ostrze i kółko podczas konfiguracji - Automatyczna zmiana zamówienie może być zrealizowane ze strzelców Slitter - narzędzia informatycznego-up -999 zamówień pojemność

- Motorowe odchylenie internetowej sprostowanie lub automatyczny fotokomórka Web Control (znak Szczelina ---- na linii produkcyjnej sprzed drukarskiej)

- Automatyczne blade - paskową - Automatyczny system narzędzi smarowanie

- Automatyczna synchronizacja z linii przy pomocy systemu monitoringu komputerowego sterowania PLC

- Silnik główny, jak również zestaw narzędzi - silniki do zmiennej częstotliwości jest sterowana

- Cienkie ostrza, W6 lub twardy stop G8, obrabiane cieplnie o twardości ponad 62 HRc - Nawierzchnia twarda chrome - plated kół punktacji

- Części elektryczne być TE (Ameryka), OMRON (Niemcy), Siemens (Niemcy) lub FATEK (Tajwan)

- Mężczyzna do kobiecej punktacji rofile - Shredder z wiszącej bocznej wykończenia urządzeniem ssącym - ZEROS Corer

DOUBLE NC WALCOWA cięcia poprzecznego

PANEL STEROWANIA

Maszyna Wprowadzenie:

- Prędkość maszyny: 150m / min.

- Długość cięcia: 500mm-9999mm.

- Precyzja cięcia: ± 1mm.

- Używa niezależną pompę olejową i koordynować filtr dwie grupy rur miedzianych do dystrybucji w pozycji różnych narzędzi do oleju, smarowania i chłodzenia.

- Spiralna konstrukcja noża typu zobaczył nóż zęba, zmniejsza cięcia przeszkodę, niski poziom hałasu.

- Zabieg Bilans: wysokiej jakości ostrza ze stali stopowej do rękojeści, która pomaga zachować jej dobrą stabilność.

- Koła Sun-shape naciśnij karton z przodu i z tyłu przenośnika. Transportowanie jest stabilny i nawet ciśnienie, które uniknąć zacięcia spowodowane lub uszkodzony karton.

- Ten rodzaj odcięcia konsumuje właśnie jednym z trzecim energii porównać ze wspólnym nóż z jego szczególną strukturę.

- Dokładne i regulowane na biegu szczeliny zapewnić ostrzem podskoczyć dokładnie. Uruchamianie balanceable.

- System informatyczny do utrzymania porządku. Człowiek-Maszyna System rozmowa NC. Automatyczne dostosować prędkość cięcia poprzez specyfikację tektury i dopasowywania. Ekran wyświetla różne komunikaty produkcyjnych. Consult, modyfikację, super dodatek i anulować zamówienie może być wykonane podczas pracy urządzenia.

- Niemcy Podawać system sterowania wewnątrz szafy, aby utrzymując maszynę działa szybko i stabilnie

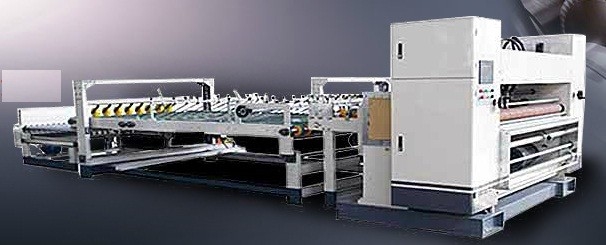

Podwójne Arkusz papieru dostawy

OBLICZANIE AUTOMATYCZNA KOMPUTER

Making Klej systemu

Specyfikacja: mieszalnik poziomy: 1 zestaw, 950L Carrier nagrodę: 1 zestaw, dzięki czemu 350L Klej przechowywania nagrodę: 1 zestaw, 1000L pot przechowywania pojedyncze facer: 2 zestawy (linia produkcyjna 5 warstwa) kleju pojedyncze transportu facer nagrodę: 2 zestawy (produkcja 5 Warstwa linia) maszyna do klejenia puli pamięci masowej: 1 zestaw garnek transport maszyn do klejenia: 1 zestaw

Maszyna Wprowadzenie:

1. Dostawa skrobi klej do pojedynczych maszyn facer i maszyny klejenia. Automatyczna recyklingu.
2. Mikser pozioma może confects główny nośnik kleju i klej, a następnie wymieszać je z wystarczająco dużej objętości.
3. Pompa Klej przewozić klej z klejem dokonywania garnek przechowywanie, dostawa tyle kleju dla każdego pojedynczego Facer i klejenia urządzenia.
4. W puli pamięci masowej i pot zasilanie wyposażone w urządzenia do mieszania, zapobiegając osadzaniu kleju.
   5 Klej dokonywania część Carrier garnek, główny garnek, garnek magazynowania, pompę zasilającą i pompę powrotną
   6. Przyjmuje automatycznego klej dostaw recyklingu, nadmiar kleju powrót do garnka z klejem, regulowanie poziomu kleju, powrót pompowanego do puli pamięci masowej z własnej pompy, czy automatyczne koło siebie, unikając kleju żelowanie i zestalania w garnku z klejem.

7. Po zakończeniu produkcji mety, nadwyżki wraca klej do przyklejania pulę dla następnym razem użyć.

8. Zasilanie Producent klejenia czyni metodę.

Wewnętrzny system elektryczny Specyfikacja: Moc robocza: 380V, 50Hz Moc Sterowanie: 220V, 50Hz Czy według nabywcy lokalnym dostosować, przyjmuje lokalne produkty standardowe elektrycznym. Wprowadzenie systemu:

1. Główny element sterowania w zestawie maszyn facer pojedyncze, podwójne, cienkie facer nożyce ostrze Corer, Karolina odcięcia; dokonać kontroli koordynacji całej linii produkcyjnej

2. pneumatyczna kontrola i sterowanie elektryczne składa się zapewnić postęp techniczny całego podsystemu zamówienia.

3. Każda grupa maszyna wszyscy mieli niezależną kontrolę i sterowanie dwoma systemu koordynacji, może spełniać różne wymagania oddzielnie operateor połączenia działają. Łatwo obsługiwać.

4. Linia produkcyjna wyposażona w system alarmowy, koordynowanie prac między operatorami.

5. Każda maszyna wszyscy mogli pokazać inną oddzielnie szybkość pracy urządzenia.

Wewnętrzny system parowy (rura wewnętrzna) Specyfikacja: kotła: 3 ton (kocioł i główny przewód pary z kotła do warsztatu byuser) Kocioł Max ciśnienie robocze: 1,3 MPa Ciśnienie robocze: 1,0 - 1,1 Mpa rur przewodowych temperatura wewnętrzna: 160-210 Celsjusza Średnica rury do wejścia i wyjścia: 48mm, 32mm Wprowadzenie systemu:

1. Dostawa źródło ciepła dla całej linii produkcyjnej, zapewnienia temperatury i ciśnienia stabilny.

2. Każda maszyna parowa grupy oddzielnie zasilanie niezależne, łatwo dostosować i oszczędzać energię.

3. Skorygowane ciśnienie do kontrolowania temperatury pracy, z licznikiem obejrzeć szczegóły.

4. Każda jednostka spustowa z urządzeniem do opróżniania, dokonaj chłodnej po wyprodukowaniu mety.

5. Każda rura przyjmuje rur stalowych bez szwu, zapewnienie bezpieczeństwa podczas produkcji.

6. Każda rura powierzchniowa lakierowanie farby antykorozyjne i proszek aluminiowy, czy leczenie plam korekty.

Instalacja i szkolenie:

- 20 dni w przypadku instalacji, sprzedający wyśle ​​1-2 inżynierów do fabryki kupującego do zainstalowania falistą linię produkcyjną tektury.

- 15 dni dla operatora szkoleniowej

- Wózek elektryczny zasilający, kabel elektryczny z Maine lectric szafy sterowniczej do produkcji tektury falistej szafie sterowniczej linia powinna zawierać w przedziale od kupującego.

- Kocioł ogrzewanie parowe zostaną zaaranżowane przez kupującego przed instalacją.

Fundacja:

- Rysunek Fundacja zostanie wysłany do Kupującego po uzyskać zaliczkę.
