Miejsce pochodzenia:
Nankin, Chiny
Nazwa handlowa:
DIAMOND
Orzecznictwo:
CE, ISO 9002
Numer modelu:
DH-2512-2200T
Skontaktuj się z nami

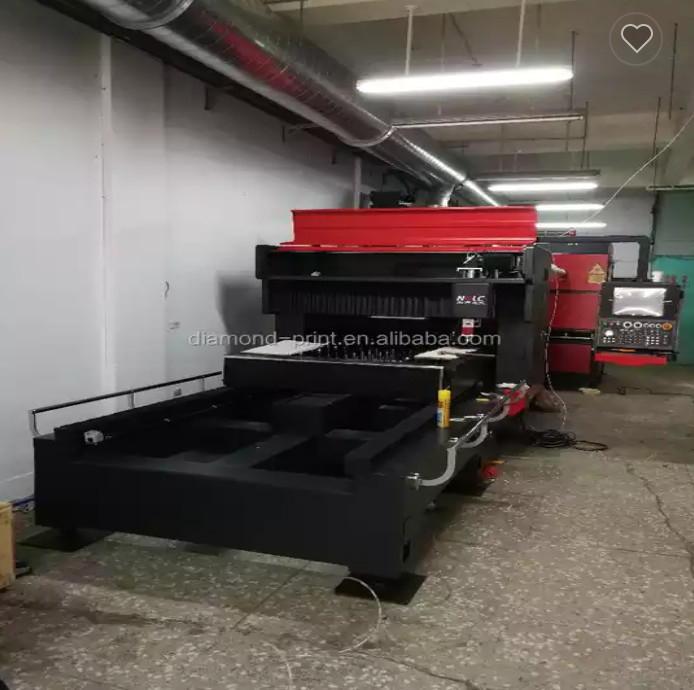

Maszyna do cięcia laserowego do produkcji płyt wykrojnikowych

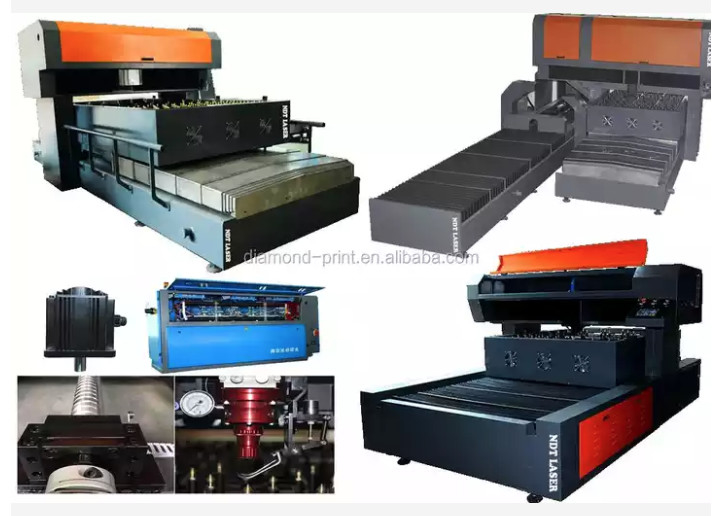

Seria produktów do cięcia laserowego:
1. Obrabiarka przyjmuje konstrukcję bramową, która sprawia, że obrabiarka jest bardziej stabilna i niezawodna oraz ma mały rozmiar.
2. Maszyna do cięcia laserowego z automatycznym przełączaniem metalu i niemetalu, naprawdę realizuje jedną maszynę do wielu zastosowań.
3. Zastosowanie precyzyjnej śruby kulowej i prowadnicy liniowej jako elementów transmisyjnych, wysoka dokładność, duża prędkość, maksymalna prędkość jazdy (bez obciążenia) 24 m / min, dokładność pozycjonowania ± 0,03 mm / m, dokładność powtarzania pozycjonowania ± 0,01 mm.
4. Za pomocą specjalnego systemu sterowania numerycznego lasera PA, łączącego system sterowania laserem i obrabiarką w jeden.Wraz z rozwojem HMI, CNC i PLC, zgodnie z najbardziej zaawansowaną metodą na świecie, wykorzystując WINDOWS jako platformę operacyjną, niezależnie opracowane cięcie laserowe System operacyjny maszyny integruje zastrzeżone funkcje kontroli energii cięcia laserowego, funkcje obsługi maszyny, funkcje obsługi lasera, specjalistyczna biblioteka procesów cięcia, zdalna diagnostyka i inne funkcje.
Model maszyny do cięcia laserowego: HY-2512-S2200
maks.rozmiar cięcia |
2500×1250 | mm |
oś X | 2550 | mm |
oś Y | 1250 | mm |
oś Z | 100 | mm |
Dokładność pozycji osi X i Y |
±0,03/m | mm |
Dokładność powtarzania pozycji X i Y | ±0,02/m | mm |
Stół maks.prędkość | 24 | m/min |
Generator | Inna moc | |
Sposób ruchu | Stała maszyna typu gantry, mieszana lekka konstrukcja | |
Sposób jazdy | Precyzyjna śruba kulowa + prowadnica liniowa | |
Ochrona bezpieczeństwa | Całkowicie zamknięta ochrona obszaru cięcia |
Z kompleksową ochroną blokady bezpieczeństwa |
układ CNC | ROCZNIE |
Importowane z Niemiec (nie laser Hans wyprodukowany w Chinach) |
Zabezpieczenie głowicy tnącej przed uderzeniem |
Chroń mechanizm osi Z | |
Inni |
Wydmuchuj dym i kurz | |
Wózek do zbiórki złomu | ||
Elektryczna szafa sterownicza jest uszczelniona przed kurzem i wilgocią | ||
Oświetlenie obszaru roboczego | ||
Wstążka ostrzegawcza pracy | ||
Rozszerzone funkcje | Ogólne interfejsy programowe i sprzętowe są zarezerwowane dla późniejszej inteligentnej produkcji | |
Metoda instalacji laserowej |
Naprawił |
Rama łóżka |
Spawanie przeplatane, wyżarzanie całego pieca. |
układ CNC |
Niemiecki wysokowydajny system CNC z laserem PA Kompozycja: (1)z 15-calowym kolorowym płaskim wyświetlaczem (2) Wewnętrzna funkcja regulacji odległości (3) Adaptacyjna funkcja odczytu z wyprzedzeniem (4) Zaawansowana technologia regulacji adaptacyjnej (5) Funkcja kontroli energii lasera |
Serwonapęd | Jaskawa |
Precyzyjna śruba uziemiająca | Japoński system smarowania szyn THK i ochrony uszczelnień |
Prowadnice liniowe | Precyzyjna liniowa prowadnica kulkowa Japan THK |
Łożysko |
Japonia Precyzyjne łożyska kątowe wzdłużne NSK |
Laserowa głowica tnąca | Niezależna konstrukcja ze specjalną funkcją przedłużającą żywotność soczewki skupiającej |
Komponenty pneumatyczne |
Importowane SMC, Airtac Kompozycja: (1) Zawór redukcyjny ciśnienia (2) Zawór dławiący, zawór zwrotny, zawór kulowy (3)Przekaźnik ciśnienia (4)Cylinder (5)Zawór elektromagnetyczny (6) Trzy główne elementy pneumatyczne Trzy systemy automatycznej konwersji gazu, sterowane bezpośrednio przez bibliotekę procesów, system cięcia wysokociśnieniowego |
1) Zaawansowana jednostka gazowa służy do automatycznej regulacji ilości zmieszanego gazu przez zasilanie, a następnie przepływa do obszaru buforowego, a następnie wchodzi do wnęki.Mają szybkie ładowanie, szybkie pompowanie i warunki słoneczne.
2) Doskonała stabilność termiczna Konstrukcja wnęki rezonansowej chroni wszystkie soczewki we wnęce, wydłużając żywotność soczewki i zapewniając moc lasera i stabilność trybu.Ponadto wnęka ma prostą strukturę, łatwe ustawienie i wysoki współczynnik bezpieczeństwa.
3) Wszystkie funkcje lasera, w tym programowanie generatorów impulsów, zmiana ciśnienia w komorze i codzienna konserwacja, są obsługiwane przez oprogramowanie interfejsu, które jest łatwe w obsłudze.Teraz został zintegrowany z systemem sterowania obrabiarki, aby osiągnąć prawdziwie zintegrowane sterowanie maszyną i pełną cyfrową komunikację z laserem.
4) Obrabiarka może bezpośrednio wybierać różne tryby pracy lasera przez magistralę.Kombinację superpulsu, impulsu bramkowego i fali ciągłej można dowolnie łączyć, aby spełnić różne złożone wymagania dotyczące przetwarzania
wydajność | Parametr |
długość fali | 10,6um |
Znamionowa moc wyjściowa | 1500 W |
Moc wyjściowa Maks. | ≥1600 W |
Stabilność mocy wyjściowej | ≤±2% Ciągłe |
Zakres regulacji mocy wyjściowej fali ciągłej |
20w ~ maks |
Rozmiar plamki | 18mm |
tryb |
TEMP10*Polaryzacja liniowa 45° do płaszczyzny poziomej |
Regulowany zakres częstotliwości impulsów | 0-1 kHz |
Zakres regulacji szerokości impulsu | 100us — CW |
zasilacz |
AC 380 V ± 5%, 50 Hz 3 fazy, uziemienie, 18 kVA |
Woda chłodząca |
50 l/min, 0,4–0,5 MPa, 20 ℃ Minimalna temperatura musi być wyższa od punktu rosy Zanieczyszczenia stałe: ≤50um Maksymalna twardość wody: 15 stopni (norma niemiecka) |
Temperatura otoczenia | 12℃—30℃ |
wilgotność otoczenia | ≤75% |
Zużycie gazu |
≤35NL/h Czystość: 99,996% Zmniejszone zużycie gazu przy zmniejszeniu mocy wyjściowej |
Zewnętrzny interfejs roboczy statusu pracy lasera i zewnętrznego systemu sterowania zasilaniem | Cyfrowy sygnał przełączający |
Zewnętrzne sterowanie mocą wyjściową | Sygnał analogowy 0-10 V |
To samo wskazanie drogi światła | TAk |
Sposób pracy | (CW), (GatedPulse) |
Szkolenia i obsługa techniczna:
Gwarancja 1 rok
W okresie gwarancyjnym, jeśli produkt objęty umową jest uszkodzony lub nie może normalnie działać z powodu naszych procesów produkcyjnych i materiałów, będziemy odpowiedzialni za bezpłatną naprawę produktu objętego umową.
HY-2512-S1000/1500/2200 Podstawowe elementy:
Główna część maszyny: jedna obrabiarka i jeden generator laserowy
Akcesoria:
chłodziarka laserowa,
komplet wentylatorów i rur ssących,
zestaw filtrów precyzyjnych,
zestaw dwuwymiarowych laserowych ramek do regulacji,
zestaw zewnętrznych systemów światłowodowych,
zestaw regulatora 75 kW i inne drobne akcesoria
Lista kluczowych komponentów lasera (NAJWYŻSZA KLASA)
Nie. | Nazwa | Producent | Kraj |
Turbopompa | BECKER | Niemcy | |
Pompa próżniowa | LEYBOLD | Niemcy | |
Płyta końcowa regulacji wnęki rezonansowej | ROFIN-SINAR Tech | Niemcy | |
PLC | DELTA/HITECH | Tajwan | |
Wentylator klatki wiewiórki | Niemcy | ||
Sonda mocy | IMPORTOWANY | ||
Ekran dotykowy | DELTA/HITECH | Tajwan | |
Obiektyw i lustro | II-VI | USA | |
Przełączanie zasilania | ROFIN-SINAR Tech | Niemcy |
